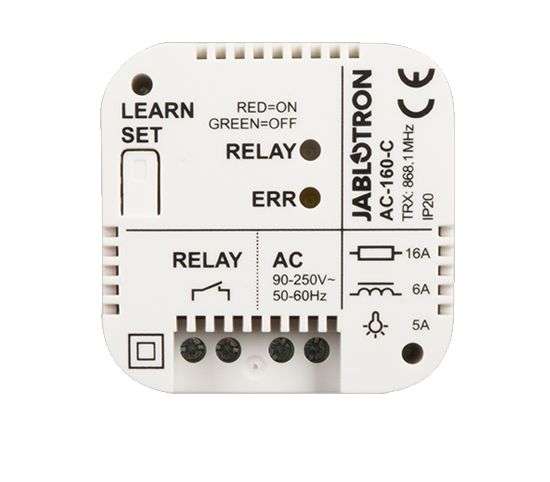

AC-160-C Multifunktionales Leistungsrelais für den Einbau in eine Montagedose.
Das Relais kann auch als autonomes Gerät installiert werden, das auf die Aktivierung von unidirektionalen Funkmeldern der Serie JA-15x reagiert. In diesem Fall löst das Relais je nach dem für den jeweiligen Melder gewählten Modus aus (5 wählbare Modi: erweiterte Kopie, Impuls, Statusänderung, Abschaltung und Blockierung).

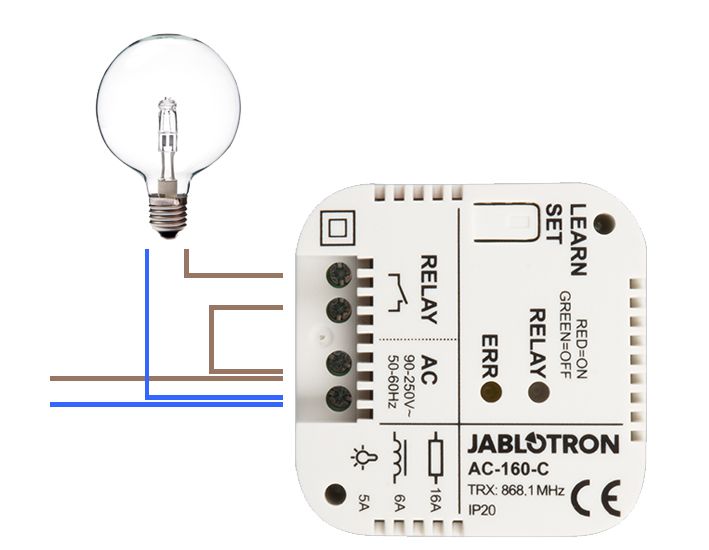

Es handelt sich um ein Schaltrelais mit galvanischer Sicherheitstrennung zum Schalten von 230V/16A-Leistungslasten.
In der Schalttafel nimmt es eine Position (Zone) ein.
- Technische Daten AC-160-C:
Nennversorgungsspannung 100-230 V, 50-60 Hz
Interne Leistungsaufnahme bei 230V AC (min / max) 0,2 W / 0,7 W
Betriebsfrequenz 868,1 MHz, Jablotron-Protokoll
Antenne intern
Kontaktbelastbarkeit – Schutzklasse II Max. geschaltete Spannung 250 V AC
Widerstandslast (cosφ=1) max. 16 A
Induktive, kapazitive Last (cosφ=0,4) max. 8 A
Halogenbeleuchtung max. 1000 W
Minimale geschaltete DC-Leistung 0,5 W
Durchmesser der angeschlossenen Leiter max. 2 x 1,5 mm2 ; max. 1 x 2,5 mm2
Schutzart IP20
Abmessungen 49 x 49 x 26 mm
Betriebstemperaturbereich -10 °C bis + 40 °C, RH 75% nicht kondensierend
In Übereinstimmung mit ETSI EN 300 220-1, EN 50130-4, EN 55022, EN 60950-1
Betriebsbedingungen ERC REC 70-03
