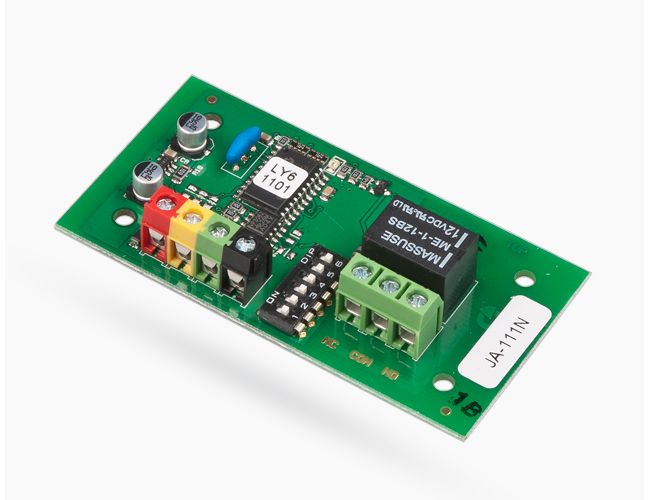

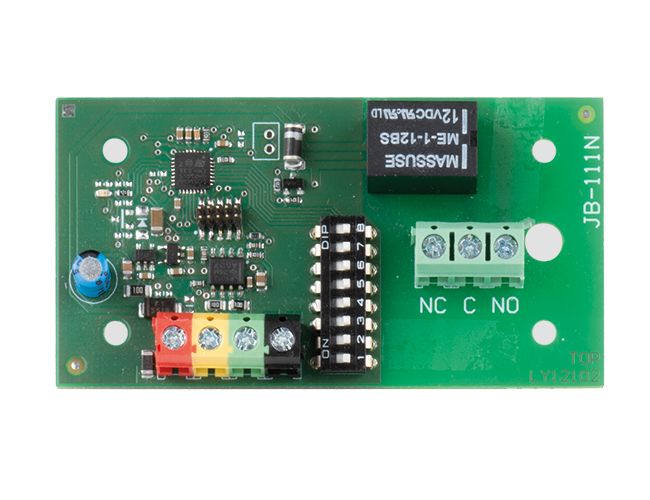

Das Jablotron JB-111N BUS-Signalausgangsmodul PG bietet ein Schaltrelais (max. 2A, 50V AC / 60V DC) mit NO- oder NC-Betrieb.

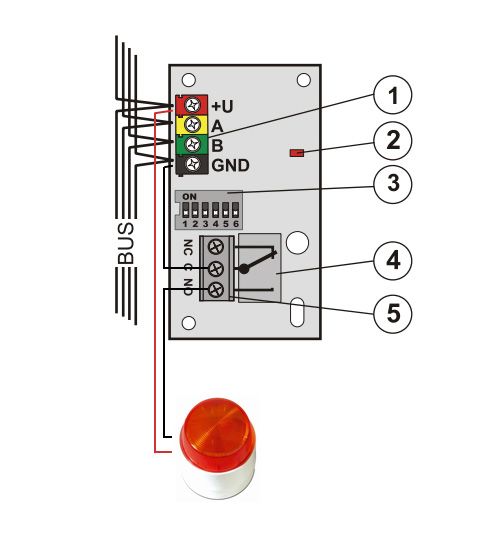

Der entsprechende kopierte PG-Ausgang wird per DIP-Schalter eingestellt (einer der PG-Ausgänge PG 1 – 32). Das Modul kommuniziert über den digitalen Bus und wird über den Bus mit Strom versorgt. Es kann in Mehrzweck-Einbaudosen JA-190PL installiert werden.
Es ist nicht adressierbar (keine Position im Alarmsystem).
- Technische Daten Jablotron JB-111N:
Stromversorgung BUS 12V (9 … 15V)
Stromaufnahme bei Backup (Relais offen / geschlossen) 5 mA / 25 mA
Stromaufnahme bei Wahl des Kabels 25 mA
Relais:
Maximale Schaltspannung 50 V AC / 60V DC
Maximaler Schaltstrom max.2
Minimaler Schaltstrom 10 mA
Abmessungen 70 x 40 x 15 mm
Klassifizierungsgrad 2 nach EN 50131-1, EN 50131-3
Umgebung EN 50131-1. allgemeiner Innenbereich
Betriebstemperaturbereich -10 bis +40 ° C
Erfüllt EN 50130-4, EN 55022
