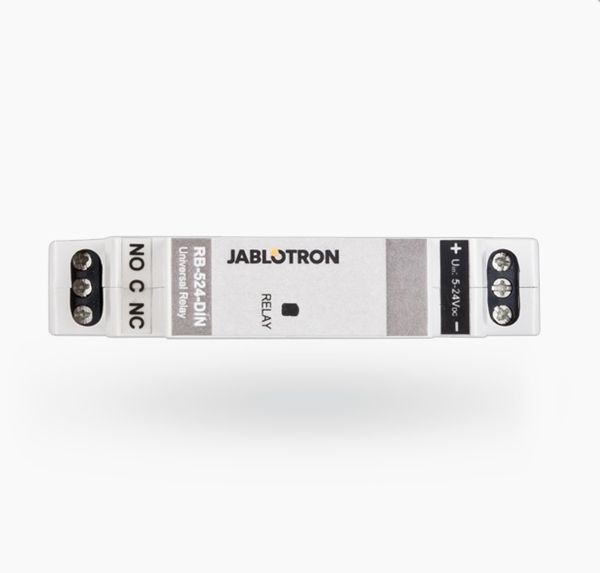

Jablotron RB-524-DIN Universelles Leistungsrelais.
Es stellt den galvanisch getrennten Schaltkontakt eines Ausgangsrelais zur Verfügung, der die Anforderungen der Sicherheitstrennung bis 4kV erfüllt. Es kann einem PG mit einem Ausgangsmodul für das 100er-System zugeordnet werden.
Der Eingang ist für eine Steuerspannung im Bereich von 5 – 24V ausgelegt.
Technische Daten RB-542 Din
Betriebsspannungsbereich von 5 bis 24 V DC
Ruhestrom 5V-80 mA, 12V-40 mA, 24V-25 mA
Belastbarkeit der Relaiskontakte:
(galvanisch getrennt von den Steuerklemmen) Schutzklasse II
Maximale Schaltspannung 250 V AC / 24 V DC
ohmsche Last (cosφ=1) max.16 A
Induktive, kapazitive Last (cosφ=0,4) max. 8 A
Halogenleuchten max. 1000 W
GLEICHSTROM 384 W
Minimal zulässige Relaisausgangs-Durchgangsleistung (DC) 0,5 W
Querschnitt der Anschlussdrähte max. 2 x 1,5 mm2
max. 1 x 2,5 mm2
Abmessungen, Gewicht 18 x 90 x 65 mm, 50 g
Betriebsumgebung Innenbereich allgemein
Betriebstemperatur Umgebung -10 bis + 40 °C
IP-Abdeckung IP-20
Entspricht auch EN 50130-4, EN 55022, EN 60950-1, DIN-Schiene EN60715
